CALCULANDO A QUANTIDADE DE MÓDULOS DE LED

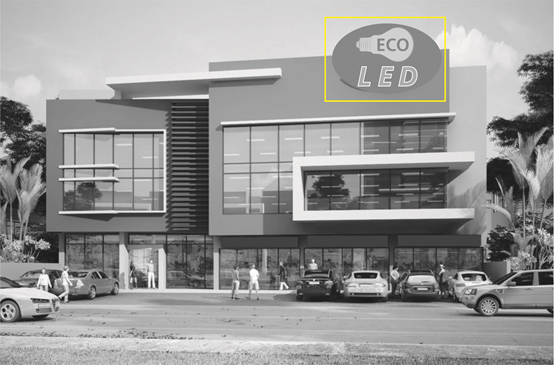

Para calcular a quantidade de Módulos de LED que utilizaremos na iluminação de um letreiro, fizemos um exemplo com o logo fictício ECO LED. O letreiro foi definido pelo cliente para ser colocado em um local alto de difícil acesso, portanto utilizaremos módulos da LEDCO que tem procedência e garantia, evitando substituição de módulos de LED antes de 50.000 horas.

O arquivo foi vetorizado e colocado na escala correta. Será utilizado chapa com pintura na parte verde oval do letreiro. A “lâmpada” será de policarbonato com vinil cinza, laranja e verde, e finalmente a palavra LED será de alumínio escovado com a luz refletida para trás.

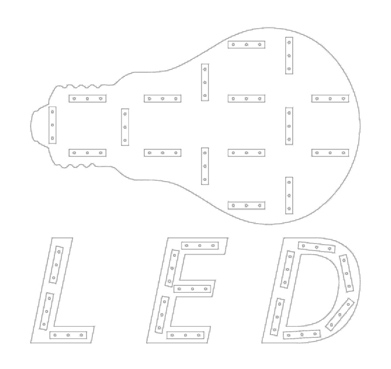

Em função do tamanho do letreiro, escolhemos o módulo TL2803W5 com potência de 0,66W cada módulo, que tem 3 LED SMD2835 na cor branco frio. Colocamos os módulos no letreiro na escala real conforme desenho abaixo:

Neste exemplo serão utilizados 31 módulos de LED. Nossa tira de Módulos tem 20 peças cada, portanto serão necessárias 2 tiras. Como podemos ver na Especificação do Módulo de 3 LED 2835, cada módulo gasta 0,66W, portanto para ligar os 31 módulos serão necessário aproximadamente 21W. O fabricante recomenda que a potência total deve ser inferior a 70% da energia nominal da fonte de alimentação. Podemos utilizar uma fonte de no mínimo 30W.
