MÓDULOS DE LED PARA ILUMINAÇÃO DE LETREIROS

LED, diodos emissores de luz, é uma tecnologia de iluminação emergente, e como veremos, os módulos de LED para Letreiros e Letra Caixa oferecem várias vantagens sobre os sistemas tradicionais de  iluminação. A Ledco Tecnologia vem apresentar os Módulos de LED com sua própria marca.

VANTAGENS DOS MÓDULOS DE LED PARA LETREIROS E LETRA CAIXA

  • Maior durabilidade. A vida útil do LED pode chegar a 50.000 horas.
  • Maior resistência a choques e vibrações do que os sistemas tradicionais de iluminação, e por isso têm menos problemas de quebra durante o transporte e/ou instalação.
  • Eficiência energética: Letreiros utilizando Módulos de LED irão consumir menos energia e gerar menos calor do que os sistemas tradicionais de iluminação.
  • São mais “verdes”, pois não têm teor de mercúrio. Esta preocupação ambiental pode ser um fator útil no processo de licenciamento.
  • Facilidade e agilidade na instalação: a distância entre os módulos foram projetadas para que se tenha uniformidade na luminosidade e facilita a colocação em curvas e pequenos espaços.

Untitled-1

Cada módulo consiste de uma peça plástica (ABS e epóxi) preparada para utilização em ambiente externo, com dois ou tres LEDs de alta potência e com fita dupla face 3M na parte posterior para fixação. Alguns podem ser fixados também com parafusos. Esses módulos trabalham com corrente baixa e requerem o uso de fonte de alimentação de 12V.

OFERECEMOS VÁRIOS MODELOS PARA MELHOR SE ADAPTAR AO SEU LETREIRO

  • Mini Módulos com 2 LED 2835 – recomendados para letreiros de 4 a 12cm de profundidade e letras pequenas.
  • Mini Módulos com 3 LED 2835 – recomendados para letreiros de 4 a 12cm de profundidade e letras pequenas e médias.
  • Módulos com 2 LEDs 5050 – recomendados para letreiros de 4 a 12 cm de profundidade e letras médias.
  • Módulos com 3 LEDs 5050 – recomendados para letreiros de 8 a 30 cm de profundidade e letras grandes.
  • Módulos com 3 LEDs 2835 – recomendados para letreiros de 8 a 30 cm de profundidade e letras grandes.
  • Módulo com 1 LED 3030 – recomendado para totem dupla face com de 100 mm a 200 mm de profundidade iluminado pela lateral.
  • Módulo com 3 LEDs 3020 – recomendado para totem dupla face com de 50 mm a 120 mm de profundidade iluminado pela lateral.

ARMAZENANDO E INSTALANDO OS MÓDULOS DE LED

NORMAS DE ARMAZENAGEM E APLICAÇÃO

  • Os módulos foram projetados para resistir a respingos de chuva. Não deixar diretamente ao sol ou a ação contínua de água.
  • Temperatura de trabalho:     -40° ——- +50°                RH (umidade relativa): <70%
  • Temperatura de estocagem: -40° ——- +60°                RH (umidade relativa): <70%
  • No caso de local com muita umidade: deve-se vedar a caixa de luz para que não entre a umidade.
  • Todos os materiais utilizados na instalação da caixa de luz têm que satisfazer as normas anti-chamas vigente.

MÉTODOS PARA INSTALAÇÃO

  • Utilize uma placa ou letra com um fundo regular.
  • Para verificar a distribuição da luz retire somente um pequeno pedaço da proteção da fita dupla-face e cole parcialmente o módulo de led na placa.
  • Conecte o cabo de cor cinza no positivo da fonte de alimentação e o de cor branca no negativo da fonte de alimentação.
  • Ligue a fonte de alimentação na tomada e cubra o letreiro com material translúcido, para ver a distribuição da luz, brilho e outros efeitos.
  • Quando estiver tudo OK, retire o restante da proteção da fita dupla-face e fixe os módulos definitivamente.

NOTAS

  • No processo de transporte ou instalação não pressione a frente do módulo de led, pois poderá danificá-lo.
  • Evite deixar os módulos de led fora da embalagem antes da instalação, a fim de evitar umidade e riscos na superfície do led.
  • Todos os pontos de conexão devem ser isolados.
  • Limpe bem a superfície onde serão colados os módulos de led.
  • Para colagem, pressionar somente o módulo. Não pressione a lâmpada de led.
  • Não ligue os módulos diretamente na rede. Deve ser utilizada uma fonte de alimentação de 12V.
  • Não utilizar cola de silicone ácida.

TABELA PARA DIMENSIONAMENTO DO FIO DE ENERGIA ATÉ OS MÓDULOS DE LED
(ATÉ 5 METROS DE COMPRIMENTO)

ENERGIA (W) CORRENTE (A) SECÇÃO DO FIO DE COBRE (mm²)
12 1 0.75
24 2 1
48 4 1.5
72 6 2
100 9 2.5

MODELOS

2835 3LEDS – Premium
Mini Módulo 2835 2LEDS
Mini Módulo 2835 3LEDS
5050 2LEDS
5050 3LEDS

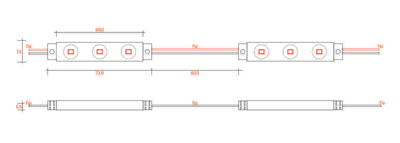

2835 3LEDS 0,72
3030 1LED
3020 3LEDs



Untitled-1 Untitled-2
Especificações
Código do produto TL2803W5
LED tipo 2835 SMD LED
Cores disponíveis Branco frio
Ângulo de visão (θ) 115°
Fluxo luminoso (lm) 63 / módulo
Comprimento da onda (nm/K) 9000
Quantidade de LEDs por módulo 3 peças
Tempo de vida 50.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 0.66W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤ 25 peças
Material do módulo ABS moldado
Cor do material do módulo Branco
Dimensões 72 mm * 13mm * 6.5mm
Fixação por parafuso (mm) Diâmetro do parafuso: Φ2.6--Φ3.0
Fixação por adesivo 50mm, adesivo dupla face 3M
Temperatura de trabalho -25℃ ~ +60℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP65
Comprimento da tira com 25 módulos 3,24m

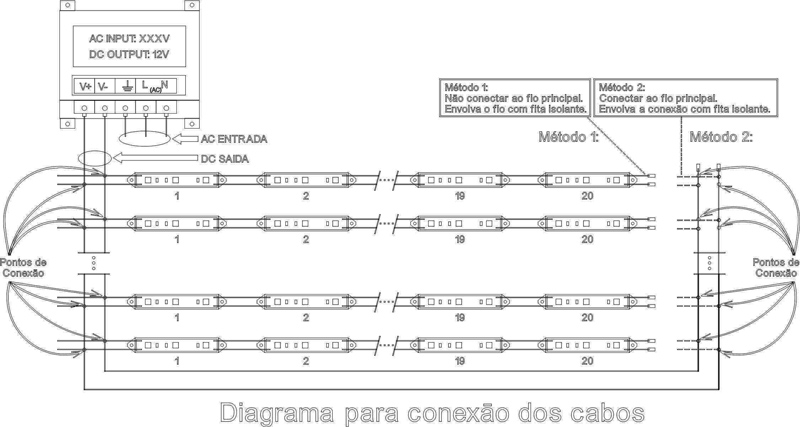

ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.
Untitled-3
  Untitled-2 Untitled-3

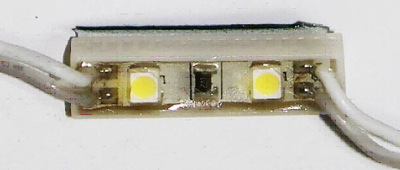

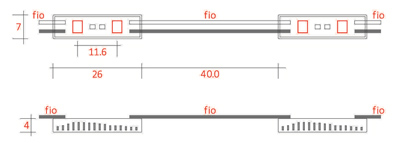

Especificações
Código do produto TL2802W5
LED tipo 2835 SMD LED
Cores disponíveis Branco frio, branco quente, azul, verde, vermelho e amarelo
Ângulo de visão (θ) 120°
Fluxo luminoso (lm) 10 / módulo
Comprimento da onda (nm/K) 5500-6500
Quantidade de LEDs por módulo 2 peças
Tempo de vida 50.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 0.3W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤ 20 peças
Material do módulo ABS epóxi
Cor do material do módulo Bege
Dimensões 26mm * 7mm * 4mm
Fixação por parafuso (mm) -
Fixação por adesivo 20mm, adesivo dupla face 3M
Temperatura de trabalho -40℃ ~ +50℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP65
Comprimento da tira com 20 módulos 1,30m
ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.
Untitled-3
  Untitled-4 Untitled-5

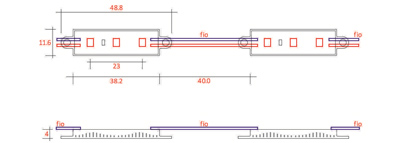

Especificações
Código do produto TL2803W5
LED tipo 2835 SMD LED
Cores disponíveis Branco Frio
Ângulo de visão (θ) 120°
Fluxo luminoso (lm) 10 / módulo
Comprimento da onda (nm/K) 5500-6500
Quantidade de LEDs por módulo 3 peças
Tempo de vida 50.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 0.3W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤ 20 peças
Material do módulo ABS epóxi
Cor do material do módulo Bege
Dimensões 30mm * 11.6mm * 4mm
Fixação por parafuso (mm) Diâmetro do parafuso: Φ2.6--Φ3.0
Fixação por adesivo 30mm, adesivo dupla face 3M
Temperatura de trabalho -40℃ ~ +50℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP65
Comprimento da tira com 20 módulos 1,62m
ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.
Untitled-3
  Untitled-6 Untitled-7

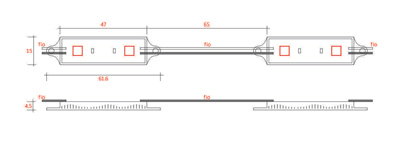

Especificações
Código do produto TL5002W5
LED tipo 5050 SMD LED
Cores disponíveis Branco frio
Ângulo de visão (θ) 120°
Fluxo luminoso (lm) 36
Comprimento da onda (nm/K) 5500-6500
Quantidade de LEDs por módulo 2 peças
Tempo de vida 50.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 0.48W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤ 20 peças
Material do módulo ABS epóxi
Cor do material do módulo Bege
Dimensões 47mm * 15mm * 4.5mm
Fixação por parafuso (mm) Diâmetro do parafuso: Φ2.6--Φ3.0
Fixação por adesivo 40mm, adesivo dupla face 3M
Temperatura de trabalho -40℃ ~ +50℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP65
Comprimento da tira com 20 módulos 2,20m
ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.
Untitled-3

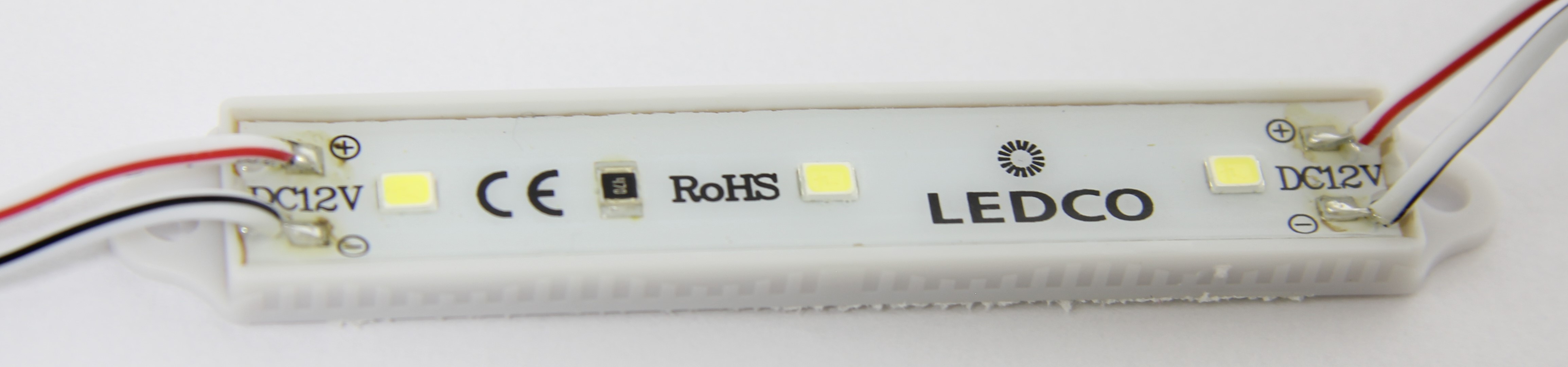

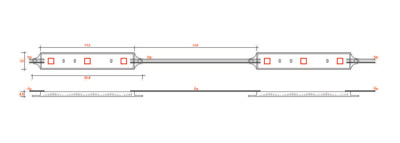

IMG_7597Untitled-8
Especificações
Código do produto TL2803W5
LED tipo 2835 SMD LED
Cores disponíveis Branco Frio
Ângulo de visão (θ) 120°
Fluxo luminoso (lm) 65 / módulo
Comprimento da onda (nm/K) 5500-6500
Quantidade de LEDs por módulo 3 peças
Tempo de vida 50.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 0.72W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤ 20 peças
Material do módulo ABS com epóxi
Cor do material do módulo Bege
Dimensões 77.2mm * 15mm * 4.5mm
Fixação por parafuso (mm) Diâmetro do parafuso: Φ2.6--Φ3.0
Fixação por adesivo 64mm, adesivo dupla face 3M
Temperatura de trabalho -40℃ ~ +50℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP65
Comprimento da tira com 20 módulos 3,80m
ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.
Untitled-3

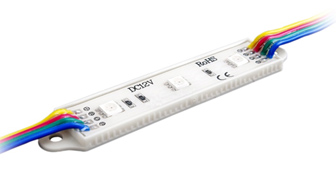

  Untitled-7 Untitled-8
Especificações
Código do produto TL5003W5
LED tipo 5050 SMD LED
Cores disponíveis Branco quente, azul, verde, vermelho, amarelo e RGB
Ângulo de visão (θ) 120°
Fluxo luminoso (lm) 54 / módulo
Comprimento da onda (nm/K) 5500-6500
Quantidade de LEDs por módulo 3 peças
Tempo de vida 50.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 0.72W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤ 20 peças
Material do módulo ABS com epóxi
Cor do material do módulo Bege
Dimensões 77.2mm * 15mm * 4.5mm
Fixação por parafuso (mm) Diâmetro do parafuso: Φ2.6--Φ3.0
Fixação por adesivo 64mm, adesivo dupla face 3M
Temperatura de trabalho -40℃ ~ +50℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP65
Comprimento da tira com 20 módulos 3,80m
ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.
Untitled-3

Especificações
Código do produto ML-3030-M1W125
LED tipo 3030 SMD LED
Cores disponíveis Branco Frio
Lentes elípticas  15ºx55º
Fluxo luminoso (lm) 125 Lumens por módulo
Comprimento da onda (nm/K)  6000K
Quantidade de LEDs por módulo 1 peça
Tempo de vida 35.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 1,5W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤20 peças
Cor do material do módulo  Bege
Dimensões  43mm x 36mm
Fixação por parafuso (mm)  Diâmetro do parafuso: 2.Φ3.5
Fixação por adesivo   Adesivo dupla face 3M
Temperatura de trabalho -40℃ ~ +50℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP67
ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.

Especificações
Código do produto ML-3020-M3W208
LED tipo 3020 SMD LED
Cores disponíveis Branco Frio
Lentes elípticas  13ºx25º
Fluxo luminoso (lm) 240 Lumens por módulo
Comprimento da onda (nm/K)  6000K
Quantidade de LEDs por módulo 3 peças
Tempo de vida 35.000 horas
Tensão de trabalho (V) DC12V
Consumo de energia (W) 2,8W
Condução de tensão Voltagem constante
Máximo de peças na conexão em série  ≤12 peças
Cor do material do módulo  Branco
Dimensões  100mm x 26mm
Fixação por parafuso (mm)  Diâmetro do parafuso: 2.Φ3.5
Fixação por adesivo   Adesivo dupla face 3M
Temperatura de trabalho -40℃ ~ +50℃
Temperatura de armazenagem -50℃ ~ +60℃
Grau de proteção IP67
ESQUEMA PARA LIGAÇÃO DOS MÓDULOS DE LED NA FONTE DE ALIMENTAÇÃO
  • Módulos de LED devem ser armazenados no pacote selado e seco.
  • Não puxe ou empurre para não arranhar a superfície do LED.
  • Sendo utilizada mais de 20 peças em série haverá queda de tensão.
  • Calcular o consumo de energia antes de instalar os módulos.
